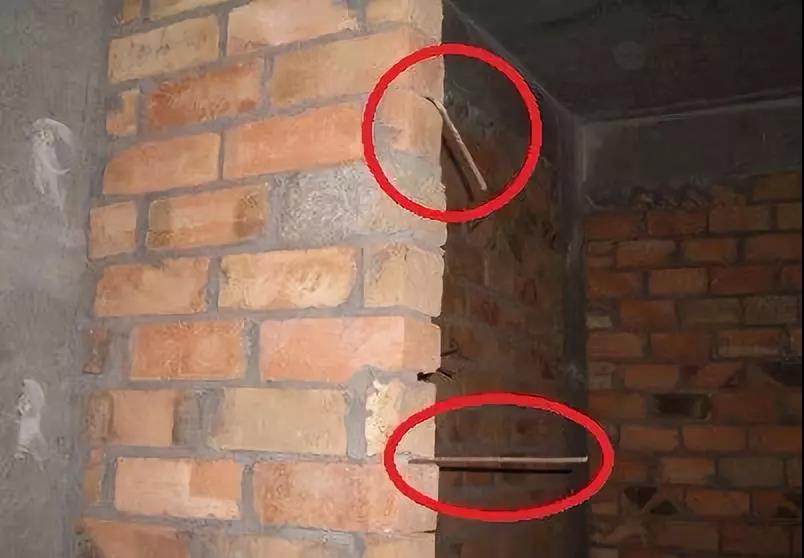

通病现象

只设置一排拉结筋

规范标准相关规定

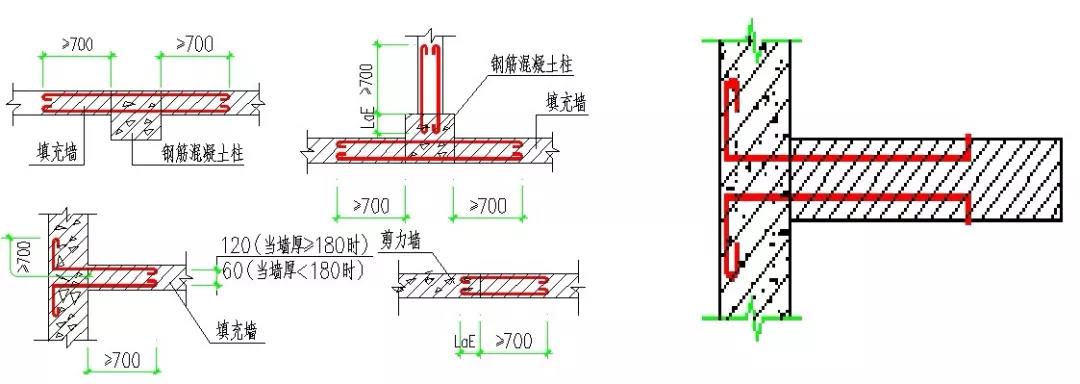

中南地区工程建设标准设计：混凝土墙、柱、构造柱与隔墙之间均应用钢筋连结，沿高度每隔500设2Ф6，钢筋伸入填充墙长度不宜小于700，锚入混凝土墙、柱内200。

原因分析

1. 技术交底不清楚或没进行交底，不按图施工；

2. 施工管理不够严格，操作者未按设计图纸和规范设置拉结筋。

防治措施

1. 施工前组织进行技术交底；

2. 施工时墙头要立皮数杆，严格控制灰缝厚度；

3. 每120mm墙厚放置1Ф6拉结钢筋（120mm墙厚应设置2Ф6拉结钢筋）墙厚大于240mm时配置3根直径6mm,间距应不超过500mm，末端设弯钩；

4. 伸入砌体墙体内拉结筋的端部弯钩采用向墙体外侧弯曲90度做法，钢筋弯钩伸出墙面5-10mm，便于检查拉结筋设置情况。

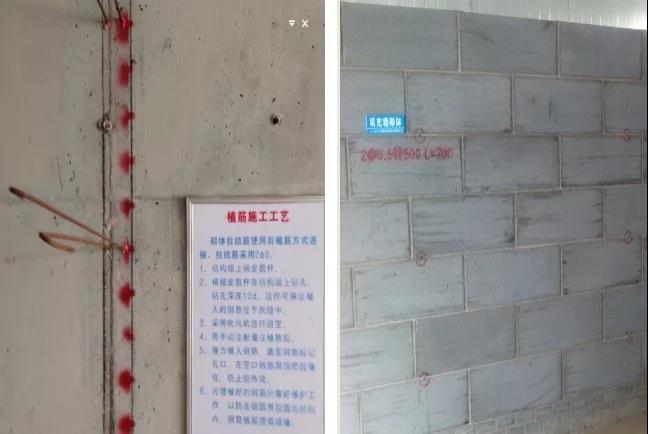

标准做法（一）

标准做法（二）

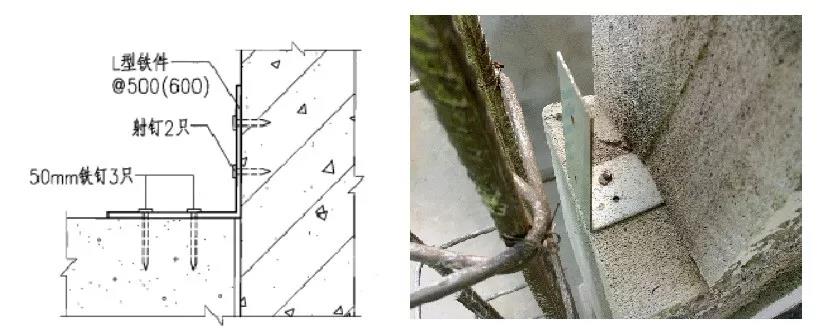

采用薄层砂浆砌筑法砌筑的墙体，后砌墙与墙体拉结可采用L型铁片进行连接，L型铁片与砌筑墙、结构柱采用钢钉固定。与构造柱交界处，埋入构造柱内。

长边固定在加气块墙体上，短边固定在混凝土结构上。
